Frame Timeline как входная точка анализа производительности приложения
#

Цель статьи: Эта статья представляет собой вводный обзор использования Frame Timeline для анализа проблем с производительностью Android-приложений. FrameTimeline - это одна из отправных точек для выявления проблем с производительностью приложений

Дисклеймер: Подразумевается, что вы уже базово знакомы с трейсами и perfetto-trace в Android. Если нет — ниже список материалов, с которыми стоит ознакомиться, прежде чем идти дальше (или не идти — управляйте своей жизнью сами!):

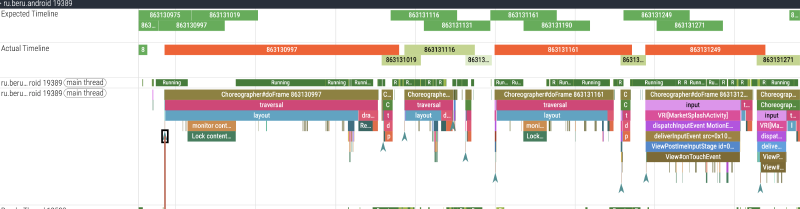

Frame Timeline
#


Это инструмент в Android, предоставляющий информацию о последовательности кадров и их длительности. Он позволяет выявлять Jank - просадки в анимации и пользовательском интерфейсе, приводящие к негативному пользовательскому опыту.

Краткий ликбез:
#

  • Expected Timeline — отображает идеальную последовательность кадров без задержек.
  • Actual Timeline — отображает реальную последовательность кадров, где красные участки указывают на задержки, превышающие 16ms.

Анатомия Frame Timeline
#

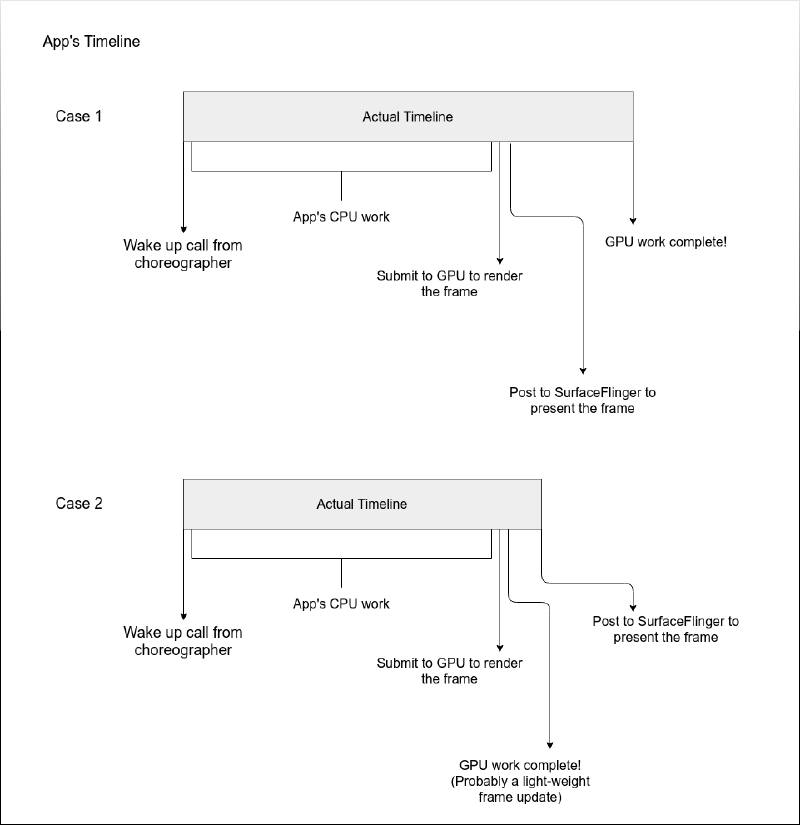

App-Timelines

Общая схема работы

  • VSync → DisplayEventReceiver получение события.
  • Main Thread → Choreographer (планирование) → ViewRootImpl (трассировка всего UI) → Recomposer (расчет изменений Compose) → AndroidComposeView отрисовка в DisplayList.
  • Sync Phase → HardwareRenderer блокировка Main Thread для передачи данных в RenderThread.
  • RenderThread → DrawFrameTask выполнение команд отрисовки через Skia/Vulkan.
  • System Layer → SurfaceFlinger композиция и вывод на экран.

Ссылки

  • DisplayEventReceiver: Прием VSync от SurfaceFlinger. Старт цикла.
  • Choreographer: doFrame: фазы Input, Animation, Traversal.
  • ViewRootImpl: performTraversals: старт Measure/Layout/Draw всей иерархии.
  • Recomposer : runRecompositionAndApplyChanges: расчет разницы состояний Snapshots.
  • ComposeView: Мост между Compose LayoutNode и системой View.
  • HardwareRenderer: syncFrameState: передача DisplayList в RenderThread.
  • SurfaceFlinger: Композиция готовых буферов.

Что влияет на длительность кадров?
#

Проблема длительности кадров и производительности в целом всегда имеет источник, место откуда все началось.

Разбор
#

Прежде чем лезть в код приложения и идти по рабочим каналам, нужно условно кластеризовать участвующие классы в работе по слоям, потому что:

  1. Будет проще понять общую схему фичи.
  2. Будет проще определить зону, где может лежать потенциально low performer код.
  3. Появится понимание, к кому можно сходить с вопросами и за документацией для дальнейшего анализа.
Как будем кластеризовать?
#

Для большинства случаев систему можно поделить на:

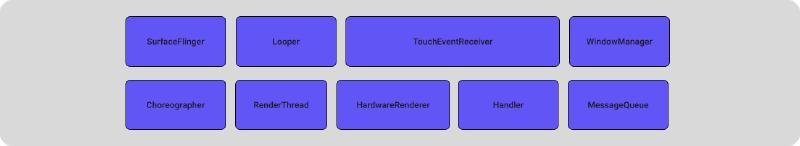

  • Системный UI-слой — классы, которые отвечают за отображение кадра, отрисовку и компоновку этих кадров между вашим приложением и операционной системой.

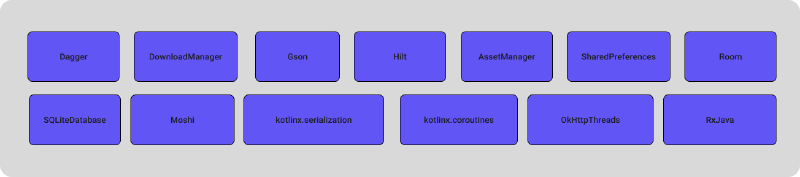

  • Системный DATA-слой — классы, отвечающие за движение данных и их утилизацию между вашим приложением и системой.
  • DATA-слой вашего приложения — классы, которые вы используете для движения данных внутри вашего приложения.

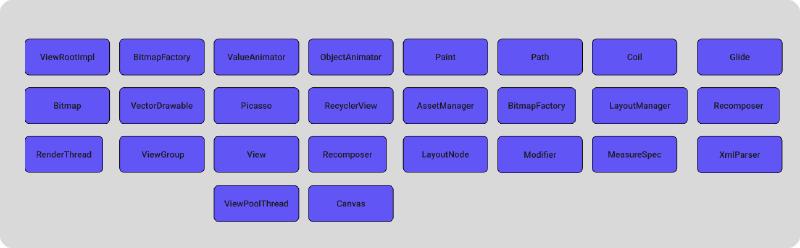

  • UI-слой вашего приложения — классы, которыми вы пользуетесь для того, чтобы нарисовать и скомпоновать что-то красивое (то, что захотели дизайнеры) в вашем приложении.
Как смотреть на эти слои: от системного уровня к уровню приложения или наоборот?
#

В большинстве случаев стоит рассматривать систему снизу вверх. То есть анализировать влияние слоев вашего приложения на системный слои: код, написанный инженерами команд приводит к замедлению работы системы в целом, что в свою очередь, влияет на скорость отрисовки кадров. Как правило, проблемы кроются именно в слое приложения. Так и поступим… Разберем UI слой приложения.

Как найти проблемные участки ?
#

Если визуально на Frame Timeline видны проблемные места, можно смело переходить к более быстрому и детальному поиску. Визуально проблемы могут быть не всегда заметны, либо данных может быть очень много. Но если хотите провести рабочий день проскроллив timeline туда-сюда и проваливаться в каждый из кадров - я это тоже поддерживаю. Возвращаясь к быстрому и детальному способу - это Perfetto SQL. Благодаря запросам к таблицам данных Perfetto можно получить таблицу интересующих параметров и значений для дальнейшего анализа.

А что может заинтересовать в ui слое приложения ?
#

  • Блокировки Main потока
  • Длительность traversal(layout, measure, recomposition) и последующие выполнения результата этих операций на RenderThread

Посмотрим длительность traversal(layout,measure,recomposition) и последующие выполнения результата этих операций на RenderThread
#

SELECT
  f.surface_frame_token AS frame_id,
  f.dur / 1e6 AS total_frame_dur_ms,
  (SELECT SUM(s.dur) / 1e6 FROM slice s
   WHERE s.ts >= f.ts AND s.ts < (f.ts + f.dur)
   AND s.name LIKE 'animation') AS anim_ms,
  (SELECT SUM(s.dur) / 1e6 FROM slice s
   WHERE s.ts >= f.ts AND s.ts < (f.ts + f.dur)
   AND s.name = 'traversal') AS layout_ms,
  (SELECT SUM(s.dur) / 1e6 FROM slice s
   WHERE s.ts >= f.ts AND s.ts < (f.ts + f.dur)
   AND s.name = 'syncFrameState') AS sync_ms,
  (SELECT SUM(s.dur) / 1e6 FROM slice s
   WHERE s.ts >= f.ts AND s.ts < (f.ts + f.dur)
   AND s.name LIKE 'DrawFrame%') AS draw_ms
FROM actual_frame_timeline_slice f
WHERE f.dur > 1e6
ORDER BY total_frame_dur_ms DESC
LIMIT 30
Результат запроса
#

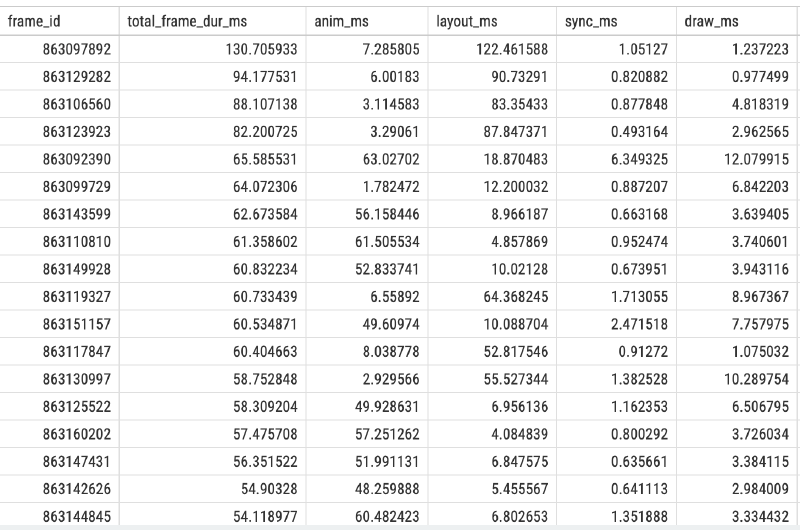

do_frame_met
Пояснение по таблице
#
  • anim_ms время animation в кадре
  • layout_ms время layout в кадре
  • sync_ms Время синхронизации в RenderThread
  • draw_ms Время отрисовки в RenderThread
Анализ
#

Уточнение : Флоу записи трейса - это скроллинг ленты главного экрана приложения.

  • Посмотрите на длительность layout/animation в таблице.
  • При идеальной длительности полного цикла кадра в 16ms для 60Hz и 8.33ms для 120Hz данные подсказывают, что иерархия представлений сильно перегружена или в один момент времени выполняются сразу несколько анимаций.
  • Как вариант решения - оптимизировать представления и количество анимаций в единицу времени.
Найдем блокировки Main потока через Perfetto SQL
#
SELECT
  SUBSTR(
    s.name,
    INSTR(s.name, 'owner ') + 6,
    INSTR(s.name, ' (') - (INSTR(s.name, 'owner ') + 6)
  ) AS owner_thread_name,
  t.name AS blocked_thread,
SUBSTR(
    SUBSTR(s.name, INSTR(s.name, ' at ') + 4),
    1,
    INSTR(SUBSTR(s.name, INSTR(s.name, ' at ') + 4), '(') - 1
  ) AS method_name,
  s.name AS lock_details,
  p.name AS process_name,
  COUNT(*) AS occurrence_count,
  SUM(dur) / 1e6 AS total_dur_ms,
  MAX(dur) / 1e6 AS max_single_dur_ms
FROM slice s
JOIN thread_track tt ON s.track_id = tt.id
JOIN thread t USING (utid)
JOIN process p USING (upid)
WHERE s.name LIKE 'monitor contention%' AND blocked_thread LIKE 'ru.beru.android%'
GROUP BY owner_thread_name, blocked_thread, lock_details, process_name
ORDER BY total_dur_ms DESC
Результат запроса
#

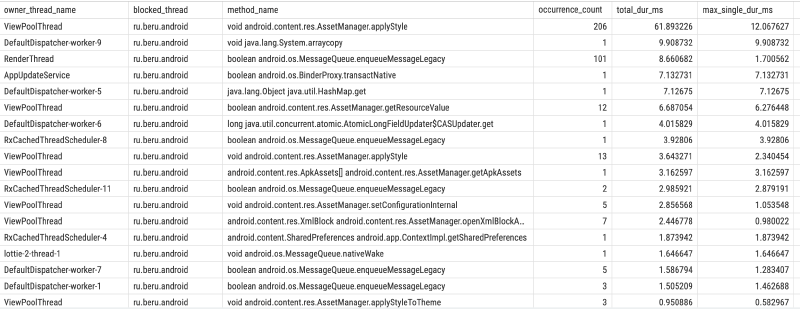

lock_contention
Разбор
#

Возьмем 1 строку, т.к она имеет наибольший по времени суммарный лок

  • При использовании ViewPoolThread идет обращение к ResourceImpl.obtainStyledAttributes, который в свою очередь внутри вызывает AssetManager.applyStyle, который под капотом имеет synchronized блок, поэтому при применении атрибутов с внешнего потока, может блокироваться main thread.
  • Имея кодовую базу приложения можно дойти до конкретной функции в коде и оптимизировать ее использования, но если говорить абстрактно, то оптимизировав обращения внутри View иерархии приложения, можно снизить количество блокировок.

Сложность Интеграции и Взаимодействие
#

Понимание роли каждого класса и технологии, перечисленных ранее важно. Однако, часто сложность заключается не в отдельном компоненте, а во взаимодействии множества элементов, работающих одновременно в одном приложении, особенно на сложных экранах.

Например, экран, собранный из компонентов, разработанных разными командами, может страдать от несовместимости подходов к разработке или накопленного технического долга. Это приводит к неожиданным задержкам и проблемам с производительностью.

Ключевой вопрос: Как эти компоненты взаимодействуют друг с другом и как их совместная работа влияет на производительность приложения? Это понимание – основа анализа.

Общие выводы
#

  • Frame Timeline — это ваш компас. Он не всегда дает готовый ответ, но четко указывает направление. Ручной скроллинг трейса полезен для понимания контекста, но Perfetto SQL запросы позволяют превратить данные из тысяч слайсов в структурированный отчет, а дополнительная группировка по фазам кадра и поиск потенциальных monitor contention экономят часы работы.
  • Кластеризация упрощает поиск - Разделение системы на слои System/App позволяет отсечь лишнее. Если проблема в layout_ms к примеру, мы идем в UI-слой приложения; если в блокировках — проверяем взаимодействие потоков и общие ресурсы.
  • Производительность это измеряемая величина - Помните, что плавность интерфейса зависит не только от вашего кода, но и от того, насколько эффективно он утилизирует ресурсы системы. Оптимизация использования одного synchronized блока или упрощение вложенности View или уменьшение количества Recomposition могут дать больше профита, чем переписывание всей бизнес-логики.

Данная статья — лишь вводная часть в мир анализа трейсов. В следующих материалах будем поэтапно проходиться по каждому маркеру и инструментарию.
